Projekte

Anschaulich und konkret:

Die Gründungsbauteile der nachfolgenden Projektreferenzen wurden von den Mitarbeitern dieses Ingenieurbüros in ihrer vorherigen bzw. in ihrer jetzigen Tätigkeit bearbeitet.

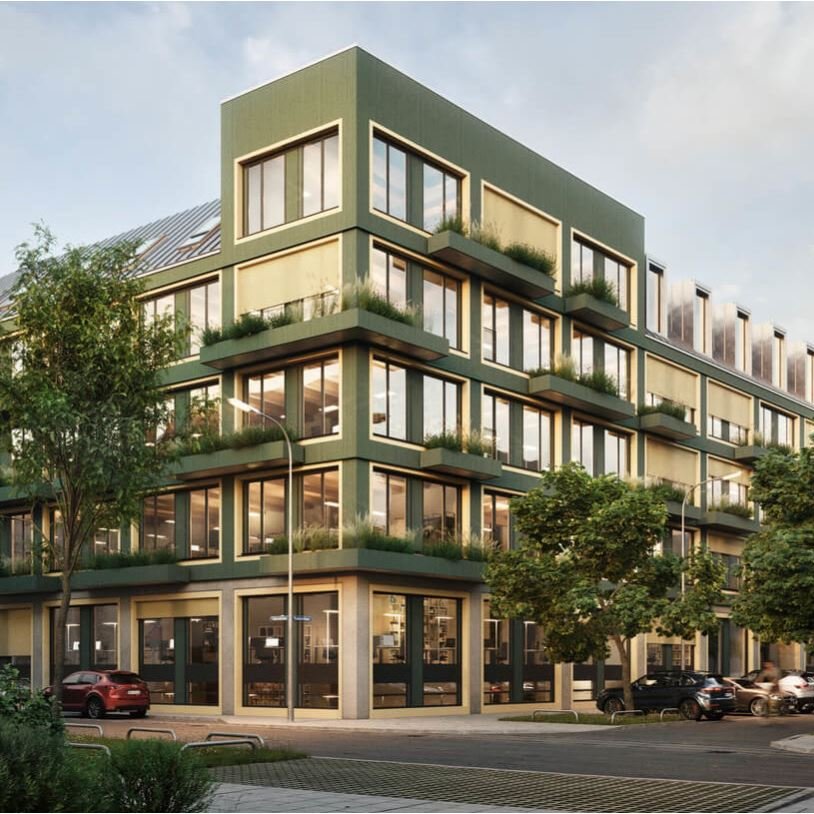

Vinzent R22
 2022 — 2024
Neubau eines Büro und Wohngebäudes mit dreigeschossiger Tiefgarage Gabrielenstraße 3 / Rupprechtstraße 22 - 24, 80636 München, Neuhausen Bauwerk München 22 GmbH

Das Multifunktionsgebäude VINZENT steht mit seiner begrünten Fassade ganz im Zeichen der Nachhaltigkeit. Bei diesem Projekt wurde stahlfaserverstärkter Stahlbeton für die Fundamentplatte für das erste Gebäude in Holz Hybridbauweise im innerstädtischen München geplant.

stahlfaserverstärkter Stahlbeton
  • Durch den Einsatz von Stahlfaserbeton in der Fundamentplatte, konnten insgesamt ca. 155 Tonnen Stahl eingespart werden
  • Unter Annahme eines durchschnittlichen GWP Werts von 1 kgCO2e/kg für den Betonstahl sind letztlich mindestens 75 t CO2e eingespart worden
  • Für dieses Bauvorhaben wird eine Nachhaltigkeitszertifizierung LEED Core & Shell Gold angestrebt. Hierzu leistet die Optimierung mit Stahlfaserbeton seinen eigenen Beitrag
Dramix® 5D 65/60BG

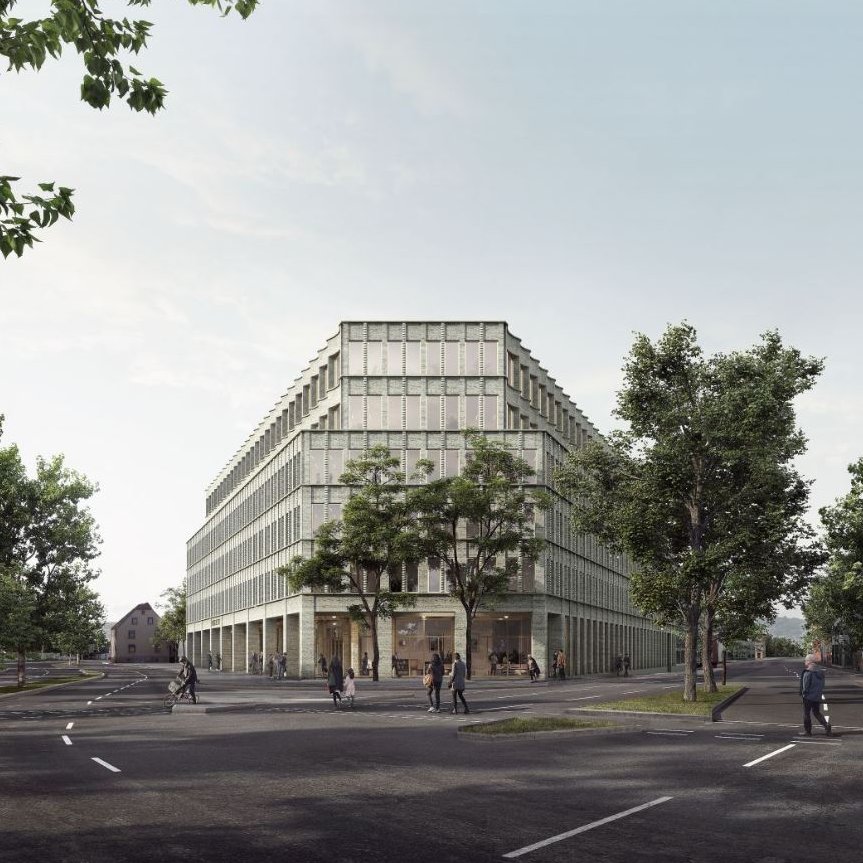

Landratsamt Reutlingen
 2023 — 2024
Neubau Landratsamt des Landkreises Reutlingen Stuttgarter Straße 30, 72766 Reutlingen Landkreis Reutlingen Georg Reisch GmbH & Co. KG

Stahlfaserverstärkter Stahlbeton für die Fundamentplatte des komplexen Verwaltungsgebäudes des Landkreises in Reutlingen.

stahlfaserverstärkter Stahlbeton
  • Komplizierter Grundrisses und die damit einhergehende Rissbreitenproblematik, hohen Stützenlasten mit vielen erforderlichen Durchstanzleisten
  • Reduktion des Querschnitts der Fundamentplatte von ursprünglich 126 cm bzw. 145 cm auf 110 cm bzw. 130 cm, dank des additiven Anteils des Stahlfaserbetons beim Durchstanznachweis
  • Bei einer Gesamtgrundfläche von ca. 8000 m² brachte die Reduzierung der Plattenstärken einen entscheidenden wirtschaftlichen Vorteil
Dramix® 5D 65/60BG
Tel Aviv
 2023 — 2024
Stadtzentrum Tel Aviv, Israel

Stahlfaserverstärkter Stahlbeton für die Fundamentplatte eines 15-geschossigen Gebäudes.

stahlfaserverstärkter Stahlbeton
  • Optimierung/Reduzierung der Plattenstärke zur Ursprungslösung
  • Einsatz Stahldrahtfasern vorrangig wegen Rissbreitenbeschränkung und Erhöhung des Durchstanzwiderstands (Eliminierung von Durchstanzleisten)
  • Logistischer Vorteil wegen beengter Bedingungen in Mitten der Stadt Tel Aviv
35 kg/m³ Dramix® 4D 65/60BG

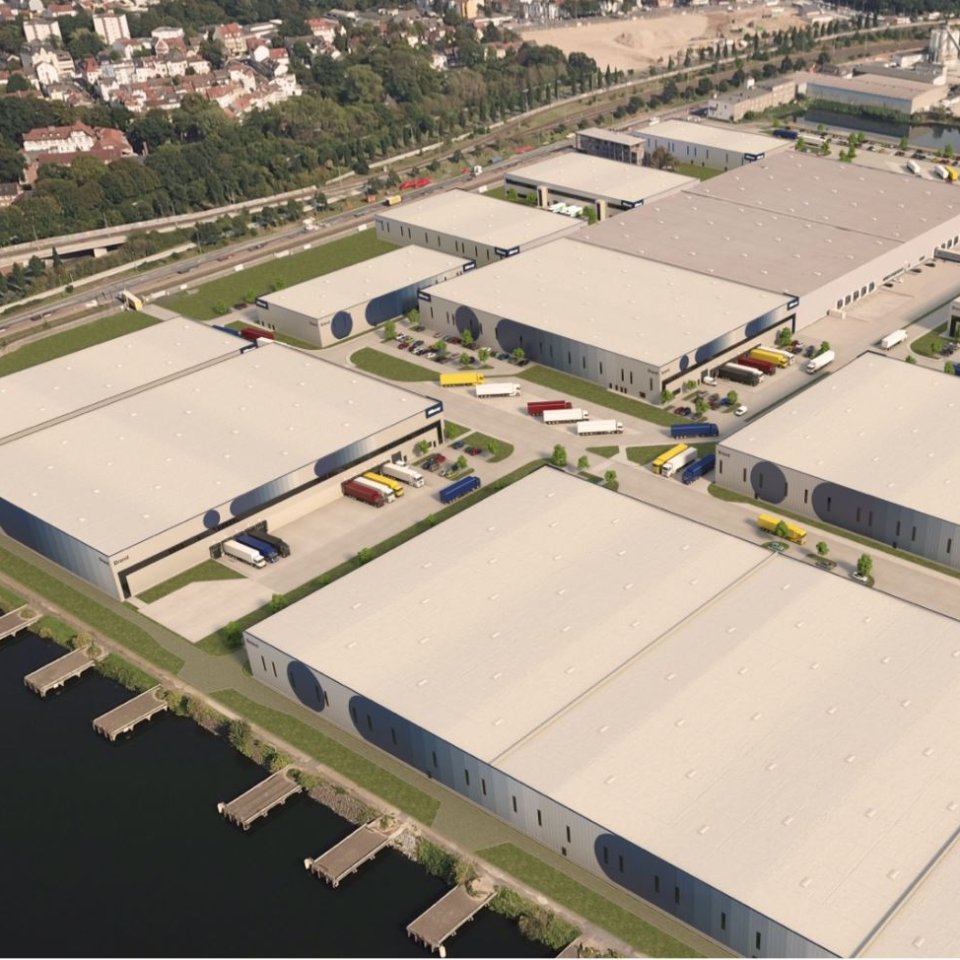

Louis Krages Logistikpark
 2021 — 2023
Logistikhallen auf traditionellem Industrie- und Gewerbepark mit 25 Hektar Bremen Mileway Deutschland Goldbeck Nord GmbH

ca. 70.000 m² fugenarmer Industrieboden mit einer Stärke von 22 cm.

reiner Stahlfaserbeton
  • Die Ausführung von Industrieböden in reinem Stahlfaserbeton ist in Deutschland Stand der Technik
  • Nichtlineare Berechnung des Industriebodens bietet weitere Optimierungspotenziale, was einen erheblichen wirtschaftlichen Aspekt mit sich bringt
Dramix® 3D 55/60BL
NKL Düsseldorf
 2018 — 2023
Wohnen am Niederkasseler Lohweg 20 Niederkasseler Lohweg 20, 40547 Düsseldorf Instone Real Estate Development GmbH, Köln

Stahlfaserverstärkter Stahlbeton für die Fundamentplatten für das Projekt Wohnen am Niederkasseler Lohweg „NKL“ in Düsseldorf.

stahlfaserverstärkter Stahlbeton
  • Beschleunigung des Bauablaufs durch Verwendung von stahlfaserverstärktem Stahlbeton
  • Optimierung/Reduzierung der Plattenstärken um 10 -30 cm im Vergleich zur Ursprungslösung
  • Reduzierung der rissbreitenbegrenzenden Bewehrung um mehr als die Hälfte -> optimale Baubarkeit / wirtschaftlicher Aspekt
Dramix® 4D 65/60BG

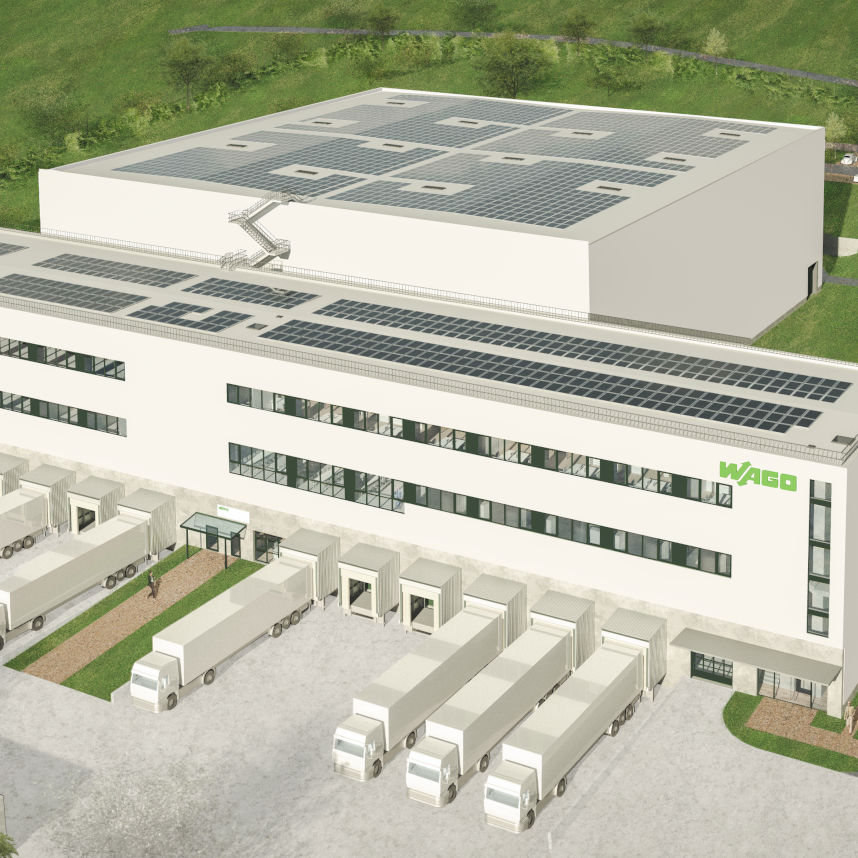

Zentrallager – WAGO
 2023
Central Warehouse Waldstraße 1, 99706 Sondershausen WAGO GmbH & Co. KG

In Sondershausen wird eine Fundamentplatte in stahlfaserverstärktem Stahlbeton ausgeführt. Die Bodenplatte ist in 3 Bereiche unterteilt: HRL, AKL und Shuttle. Für jeden Bereich sollten die Verformungen im GZG begrenzt werden. Zum Beispiel darf der Verdrehungswinkel im Bereich des HRLs an jeder Stelle der Bodenplatte α = 0,5 mrad nicht überschreiten. Die maximal zulässige lokale Vertikalverformung bis zu einer Länge von 3 m wird auf 1/2.500 begrenzt.
Die genaue Rotationsermittlung wurde mit nichtlinearen Berechnungsmethoden durchgeführt.

stahlfaserverstärkter Stahlbeton
  • Deutliche Reduktion der Plattenstärke von 160 cm auf 90 cm durch die Verwendung von stahlfaserverstärktem Stahlbeton und der nichtlinearen Nachweismethode -> enorme Kostenersparnis
  • Deutliche Reduktion der rissbreitenbegrenzenden Bewehrung -> wesentliche Verkürzung der Bauzeit
  • Fugenlose Ausführung der Platte möglich dank Stahlfaserbeton
  • Der Untergrund konnte dank der nichtlinearen Analyse optimiert werden -> hoher wirtschaftlicher Aspekt und verkürzte Bauzeit
Dramix® 5D 65/60BG

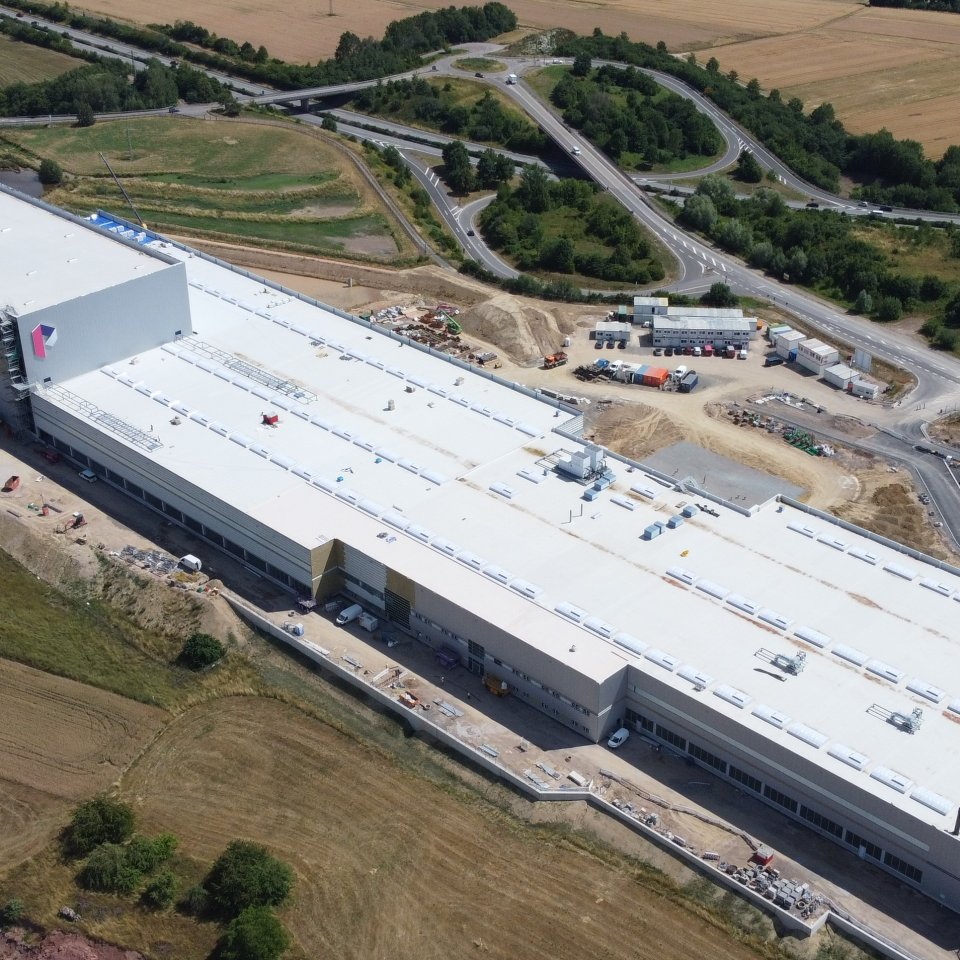

Wellpappformatwerk PW15
 2023
Sheet factory PW15 Jakob Preißer Weg, 66989 Petersberg Progroup AG Peter Gross Infrastruktur GmbH & Co. KG

ca. 20.000 m² fugenarmer Industrieboden mit einer Stärke von 25 cm für das Wellpappformatwerk in Petersberg.

stahlfaserverstärkter Stahlbeton
  • Aufgrund sehr hoher Belastung durch hoch stehende Papierrollen wurde die Ausführung in stahlfaserverstärkten Stahlbeton favorisiert
  • Die erforderliche Zusatzbewehrung ergab sich aus der hohen Belastung und dem Rissbreitennachweis für eine Rissbreite von 0,3mm



Dramix® 5D 65/60BG

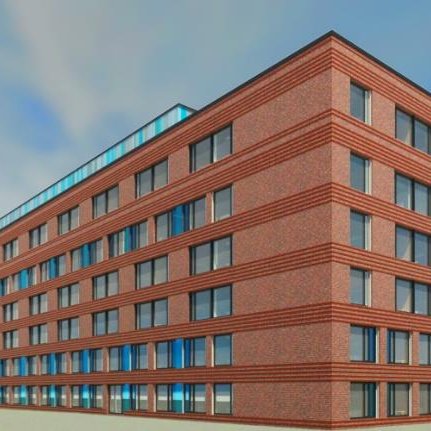

Elbe Klinikum, Stade
 2017 — 2020
Neubau Bettenhaus "Somatik" Bremervörder Straße 111, 21682 Stade Elbe Kliniken Stade Buxtehude GmbH, Stade

Stahlfaserverstärkter Stahlbeton für die Fundamentplatte eines neuen Bettenhauses für das Elbe Klinikum in Stade.

stahlfaserverstärkter Stahlbeton
  • Beschleunigung des Bauablaufs durch Verwendung von stahlfaserverstärktem Stahlbeton
  • Optimierung/Reduzierung der Plattenstärke um 20 cm im Vergleich zur Ursprungslösung
  • Reduzierung der rissbreitenbegrenzenden Bewehrung um mehr als die Hälfte -> optimale Baubarkeit / wirtschaftlicher Aspekt
Dramix® 5D 65/60BG

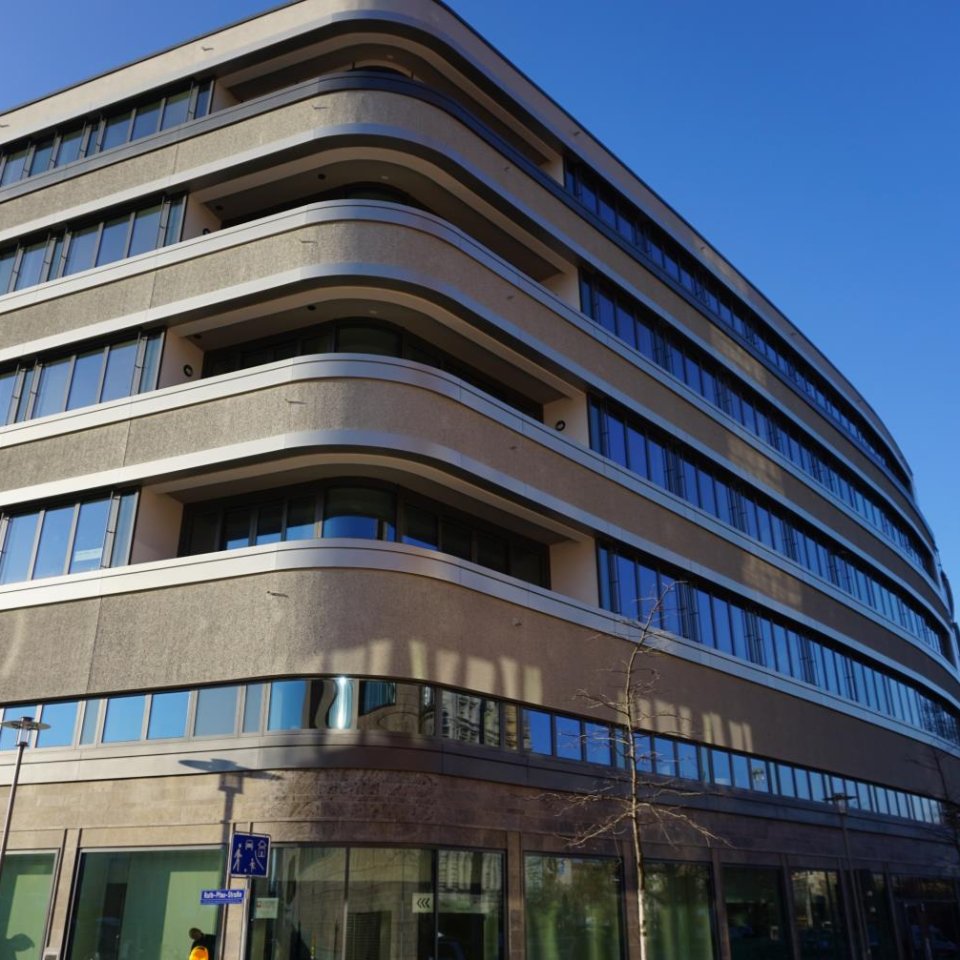

Nonnenmühlgasse Leipzig
 2019
Neubau eines mehrgeschossiges Gebäudes Nonnenmühlgasse, 04107 Leipzig St. Elisabeth Krankenhaus Leipzig

Stahlfaserverstärkter Stahlbeton für die Fundamentplatte auf einer Grundfläche von 1.000m² für ein sechsgeschossiges Gebäude mit Mischnutzung.

stahlfaserverstärkter Stahlbeton
  • ausgedehnte Gebäudegeometrie und die damit einhergehende Rissbreitenproblematik
  • Ziel war es klassische Dehnfugen in der Bodenplatte zu vermeiden, um einen fugenlosen Baukörper zu erhalten
  • Der Einsatz des Stahlfaserbetons wirkte sich im Zuge der Rissbreitenbegrenzung aufgrund der homogenen Verteilung und der Bewehrung des kompletten Querschnitts positiv aus
Dramix® 5D 65/60BG
City Prag
 2019
Wohnen am Theaterviertel BA1 - BA3 Maybachstraße 10A, 10B, 12A-G, 14, Stuttgart-Feuerbach Instone Real Estate Development GmbH, Stuttgart

Stahlfaserverstärkter Stahlbeton für die Fundamentplatten für das Wohnquartier am Theaterviertel BA1 - BA3.

stahlfaserverstärkter Stahlbeton
  • Beschleunigung des Bauablaufs durch Verwendung von stahlfaserverstärktem Stahlbeton
  • Reduzierung der rissbreitenbegrenzenden Bewehrung um die Hälfte -> optimale Baubarkeit / wirtschaftlicher Aspekt
Dramix® 4D 65/60BG

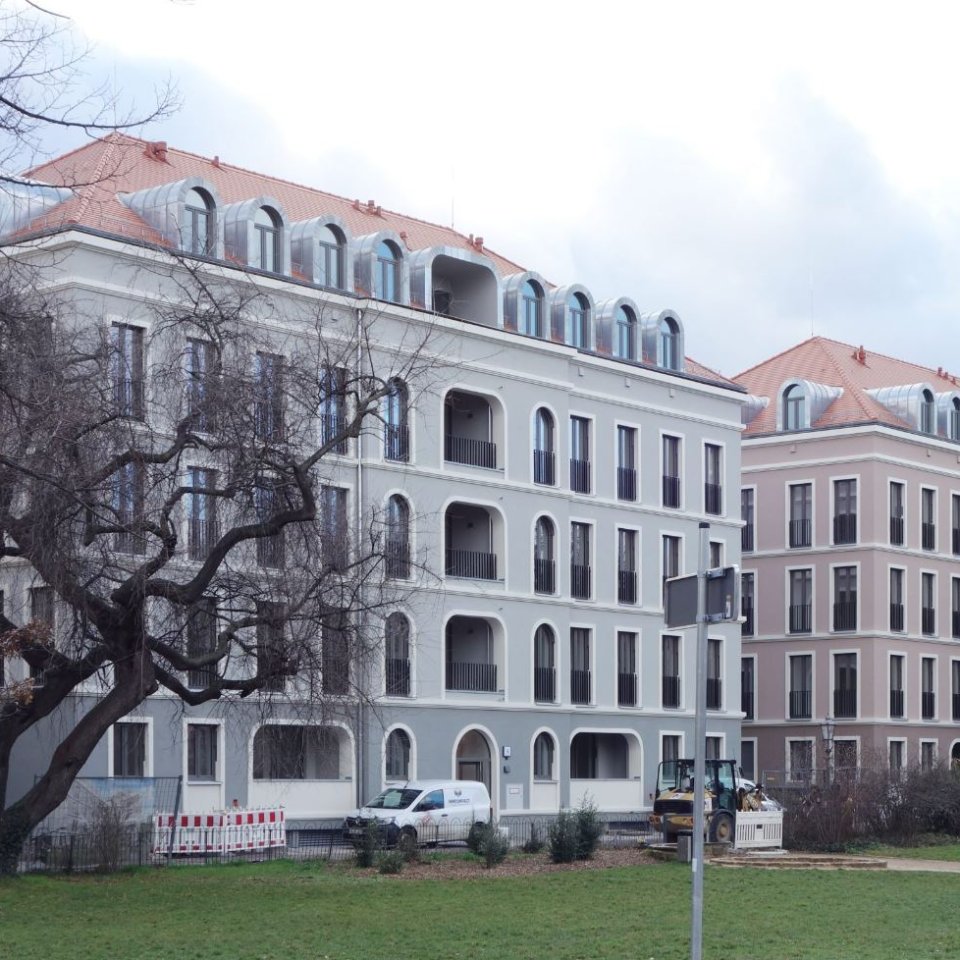

Königshöfe
 2019
Neubau Wohnen am Palaisplatz Dresden CG Deutsche Wohnen GmbH

Stahlfaserverstärkter Stahlbeton für die Fundamentplatten für das Projekt Wohnen am Palaisplatz „Königshöfe“ in Dresden.

stahlfaserverstärkter Stahlbeton
  • Beschleunigung des Bauablaufs durch Verwendung von stahlfaserverstärktem Stahlbeton
  • Optimierung/Reduzierung der Plattenstärke um 10 cm im Vergleich zur Ursprungslösung
  • Reduzierung der rissbreitenbegrenzenden Bewehrung um mehr als die Hälfte -> optimale Baubarkeit / wirtschaftlicher Aspekt
Dramix® 4D 65/60BG

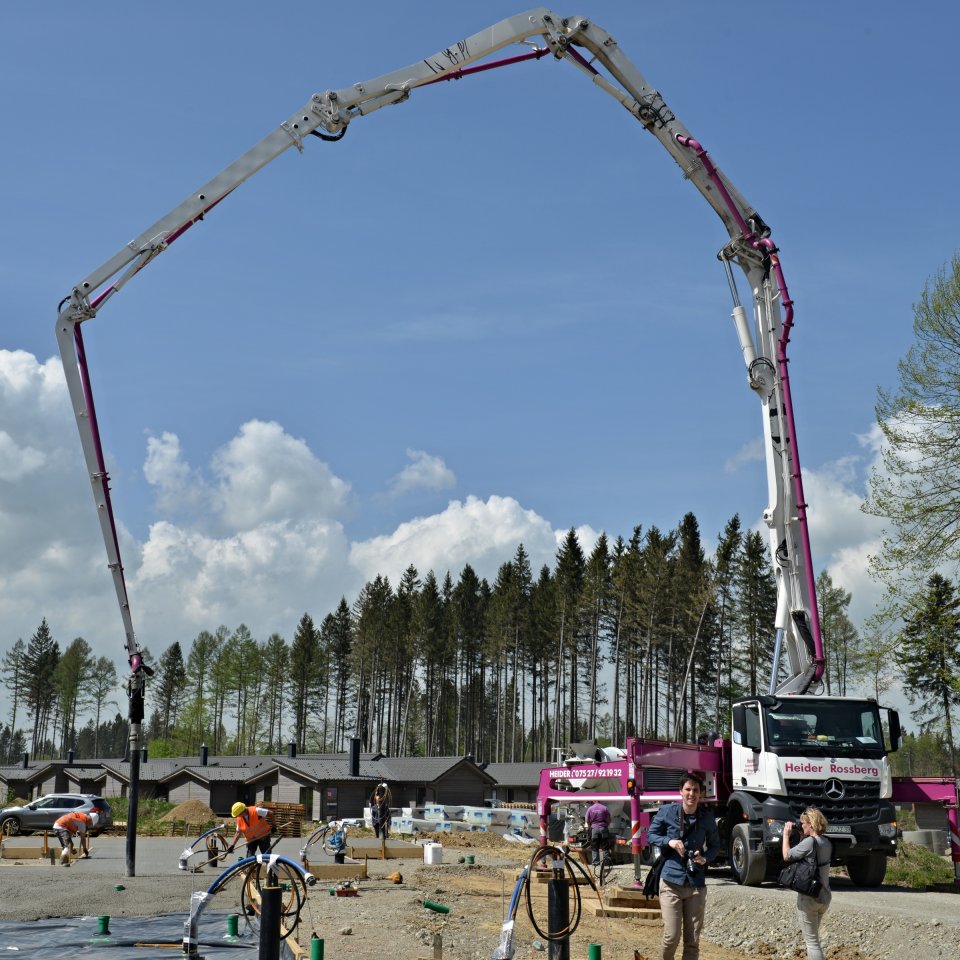

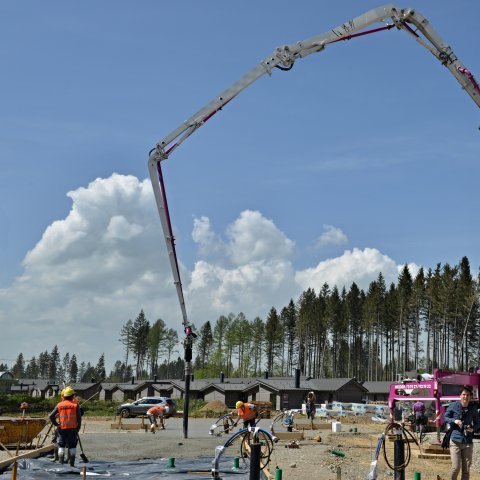

Center Parcs Allgäu
 2018
Ferienhäuser Allgäuallee 40, 88299 Leutkirch im Allgäu Center Parcs Leisure Deutschland GmbH

750 Fundamentplatten in reinem Stahlfaserbeton für Ferienhäuser des Center Parcs im Allgäu.

reiner Stahlfaserbeton
  • Eliminierung der geplanten Bewehrung Ø12/12 cm oben und unten kreuzweise
  • Alle geplanten 750 Bodenplatten konnten ohne Stab oder Mattenstahl geplant werden
  • Das "kleine" Bauunternehmen konnte sich dank des Einsatzes von Stahlfaserbeton nicht nur für das erste Los, sondern auch für das zweite Los bewerben (375 Bodenplatten je Los)
  • Dies ermöglichte es einem „kleinen“ Bauunternehmen eine Fläche von 53.000 m² mit etwa 14.000 m³ Beton mit einer Handvoll Mitarbeitern auszuführen
  • Trotz größerer Distanzen konnte der Stahlfaserbeton problemlos gepumpt werden
Dramix® 3D 55/60BL
Nordlichter Jena II
 2016 — 2017
Neubau eines Wohnquartiers Merseburger Straße, 07743 Jena Wohnungsbaugesellschaft „Carl Zeiss“ e.G. Jena

Die Gründung der Wohngebäude sowie die Ausbildung der Bodenplatte der Tiefgarage erfolgten in stahlfaserverstärktem Stahlbeton aus Dramix 5D 65/60BG Stahlfasern und konventioneller Stabbewehrung. Aufgrund des WU Konzepts war es erforderlich im Grenzzustand der Gebrauchstauglichkeit die zulässige Rissbreite wk auf 0,2mm zu begrenzen.

stahlfaserverstärkter Stahlbeton
  • Reduktion der Längsbewehrung und Eliminierung von Durchstanzleisten
  • Optimierung der Bewehrungsdetails in der Planungsphase mit problemloser Umsetzung auf der Baustelle
  • Einsparung der konventionellen Bewehrung von ca. 40%
Dramix® 5D 65/60BG

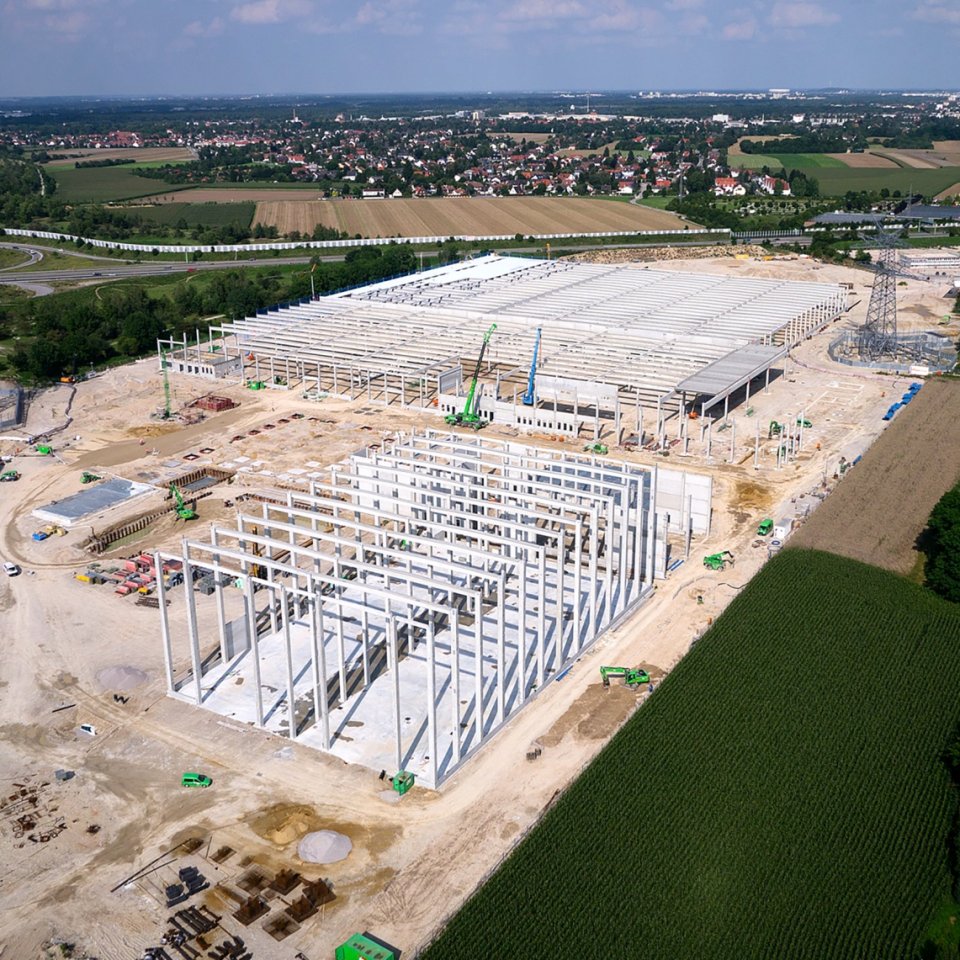

Paulaner Brauerei
 2015 — 2016
Hochstraße 75, 81541 München Langwied Paulaner Brauerei GmbH & Co. KG

Stahlfaserbeton und stahlfaserverstärkter Stahlbeton für 10 Gebäude der Paulaner Brauerei in München. Das Areal ist 15 Hektar groß mit über 90.000 m² Bruttogeschossfläche. Die Plattenstärken für Bodenplatten und Aufbetone 20 – 160 cm resultierten aus verschiedensten Anforderungen. So mussten zum Beispiel sehr hohe Punktlasten aus Tanks und Silos von 600 kN und hohe Nutzlasten in den Produktionsbereichen von 40 kN/m² nachgewiesen werden. Die Fläche, bei der Stahlfaserbeton zum Einsatz kam, betrug insgesamt ca. 40.000 m².

reiner Stahlfaserbeton + stahlfaserverstärkter Stahlbeton
  • Geschwindigkeit war der maßgebende Aspekt, Ziel war es die Brauerei so schnell wie möglich auszuführen
  • Beschleunigung des Bauablaufs durch Verwendung von stahlfaserverstärktem Stahlbeton
  • Reduzierung der rissbreitenbegrenzenden Bewehrung -> optimale Baubarkeit/wirtschaftlicher Aspekt
  • Flexibilität für künftige Umnutzungen durch gewählte Bodenplattensysteme
Dramix® 4D 65/60BG

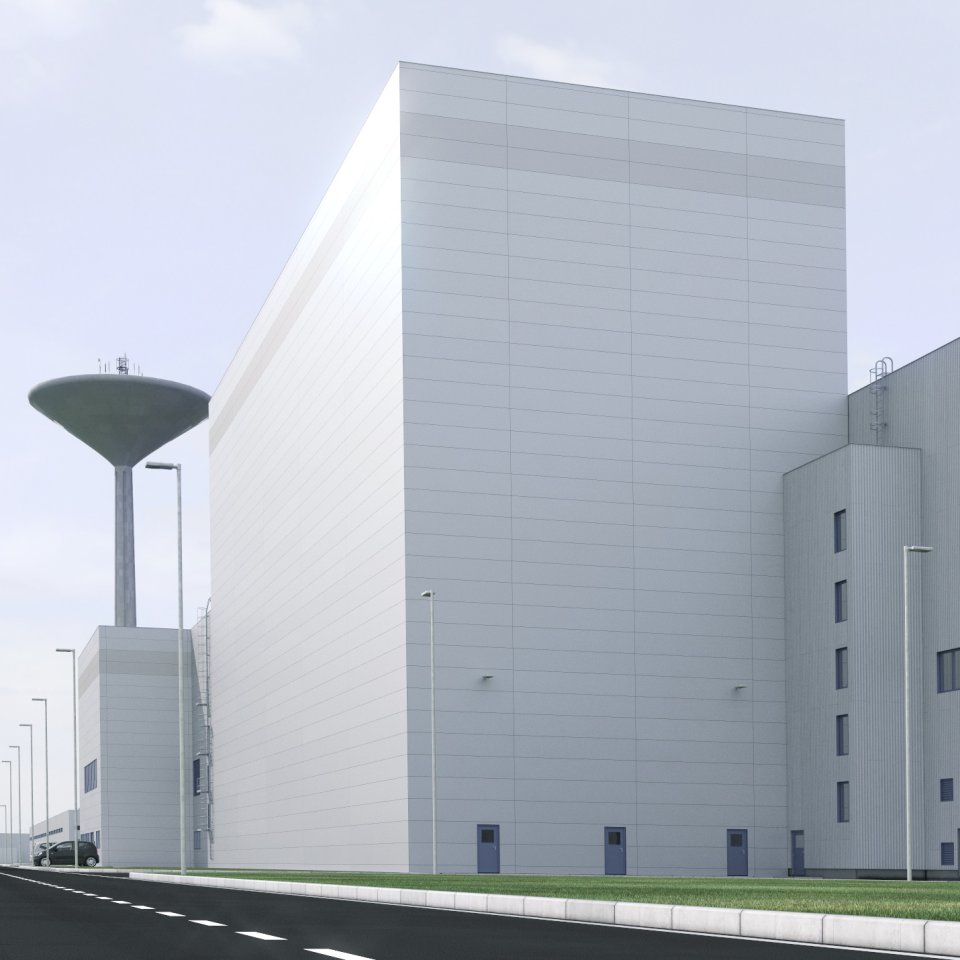

VW Bratislava
 2014
Volkswagen Slovakia a.s. STRABAG/ZIPP BRATISLAVA spol . s r.

Stahlfaserverstärkter Stahlbeton für die Fundamentplatte für ein Hochregallager in Silobauweise für die Lagerung von Autokarosserien.

stahlfaserverstärkter Stahlbeton
  • Beschleunigung des Bauablaufs durch Verwendung von stahlfaserverstärktem Stahlbeton
  • Deutliche Reduzierung der rissbreitenbegrenzenden Bewehrung > optimale Baubarkeit/wirtschaftlicher Aspekt
  • Fugenlose Ausführung -> Eliminierung aller Fugen
30 kg/m³ Dramix® 5D 65/60BG

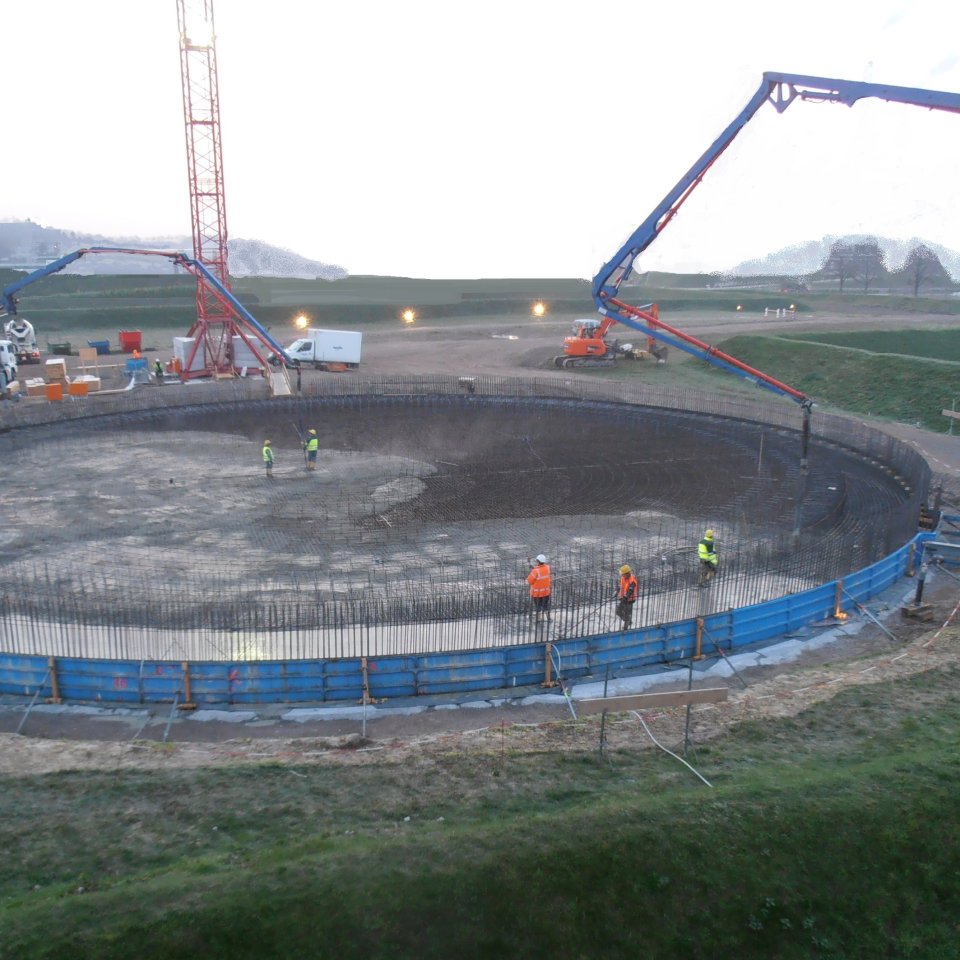

BASF FA 561
 2014
Tanklager Friesenheimer Insel, Werksgelände BASF, Ludwigshafen Deutschland BASF SE The Chemical Company

Der geplante Tank dient zu Lagerung von 20.000 m³ wassergefährdender Stoffe und wurde gemäß VAwS als LAU Anlage eingestuft. Die Rückhaltung im Sinne einer Sekundärbarriere wurde als unbeschichtete Dichtfläche gemäß DAfStb Richtline BUmwS als umlaufender stahlfaserverstärkter Stahlbeton Auffangraum geplant und erstellt.

stahlfaserverstärkter Stahlbeton
  • Reduzierung der Plattenstärke durch Optimierung der Lage der Nulllinie im Querschnitt Richtung gezogener Bauteilseite (Vergrößerung der Biegedruckzone) -> wirtschaftlicher Aspekt
  • Deutliche Reduzierung der rissbreitenbegrenzenden Bewehrung -> optimale Baubarkeit/wirtschaftlicher Aspekt
  • Größeres Potential auf der Widerstandsseite hinsichtlich Dichtigkeit -> Dauerhaftigkeit entscheidend
Dramix® 5D 65/60BG

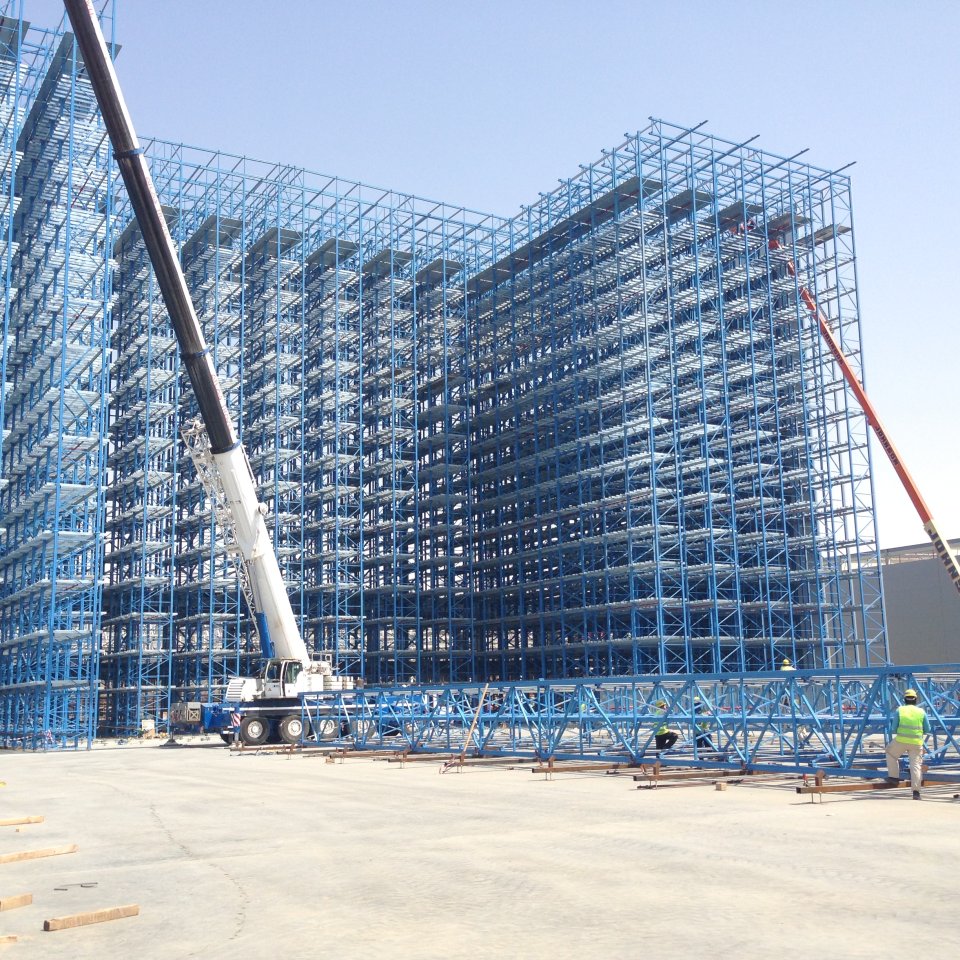

SIBCO Pepsi
 2013
Hochregallager Pepsi Verteilerzentrum KSA Jeddah, Saudi Arabien SIBCO Pepsi KSA Arabian Contracting Company ACC

In Jeddah, Saudi Arabien, wurde im Jahr 2013 ein großes Verteilerzentrum für den Getränkehersteller Pepsi errichtet. Das realisierte Hochregallager von 42,90 Meter gehört zu einem der höchsten Regalsysteme. Aufgrund der Silobauweise erfährt die Fundamentplatte nicht nur hohe Vertikallasten durch die Lagerung von Getränken, sondern auch aufgrund der Betrachtungen „Erdbeben mit Teilbeladung“ und „maximalem Wind bei leerstehendem Regal“ sehr hohe abhebende Lasten.

stahlfaserverstärkter Stahlbeton
  • Deutliche Reduktion der Plattenstärke -> Wirtschaftlicher Aspekt
  • Verzicht auf Kernbohrungen beim Verdübeln des Regalsystems
  • Für die LEED (Leadership in Energy and Environmental Design) Zertifizierungen ergaben sich klare Vorteile durch den Einsatz von stahlfaserverstärktem Stahlbeton
30 kg/m³ Dramix® 4D 65/60BG
Carl Zeiss AG Oberkochen
 2011
Carl Zeiss Straße, 73447 Oberkochen Carl Zeiss AG, Oberkochen

Stahlfaserverstärkter Stahlbeton für die Ausführung dicker, anspruchsvoller Fundamentplatten.

stahlfaserverstärkter Stahlbeton
  • Baubarkeit und Zeitersparnis -> Frühstmöglicher Produktionsbeginn stand weit im Vordergrund des Bauherrn
  • Erschütterungsunempfindliche, monolithische Bodenplatten ohne Arbeitsfugen mit erhöhter Rissbreitenbegrenzung
  • Wirtschaftlichkeit und vor allem Ausführungszeit als dominante Faktoren für die Ausführbarkeit
  • Reduktion der Grundbewehrung von ca. 60% -> optimale Baubarkeit/wirtschaftlicher Aspekt
  • Hohe logistische Anforderungen -> Spitzenleistung einer 80 Stunden durchgehenden Betonage mit ca. 120 m³ pro Stunde
Dramix® 3D 80/60BG
